Die nr oder bezeichnung ist jeweils neben dem kontakt in den kunststoffhalter der kontakte eingegossen.

Belegungsplan anhänger stecker 13 polig.

übertragung sämtlicher beleuchtungsfunktionen eines anhängers caravans oder fahrradträgers sowie reserven für zusätzliche funktionen z b. Die batterie ist immer abzuklemmen. Wissenswertes downloads spalte 1 belegungsplan stecker belegungsplan für 13 polige stecker sollten sie den anschluss einmal beschädigt haben kann der plan bei der reparatur zur hilfe genommen werden. Wer eine last mit einem anhänger transportieren möchte wird sich irgendwann auch für eine anhängerkupplung entscheiden.

Die kupplung samt dazu gehöriger anhängerelektrik inklusive anhängersteckdose lässt man sinnvollerweise in einer kfz werkstatt montieren. Ihr humbaur händler berät sie gerne. Elektrosatz 13 polig nach iso 11446 moderner und hochwertiger anhängerstecker kontaktsicher und langlebig. Alle angaben ohne gewähr.

Steckerbelegung anhänger 13 polig funktion fahrtrichtungsanzeiger links nebelschlussleuchte schalter für nebelschluss am fahrzeug. Anschlußplan oder auch belegungsplan für 7 und 13 polige stecker für pkw anhänger von allen herstellern. Anhängerkupplung 7polig und 13 polig pinbelegung und wissenswertes. Anhänger elektrik beginnt immer bei stecker und steckdose daher hier die belegung für 7polig und 13polig.

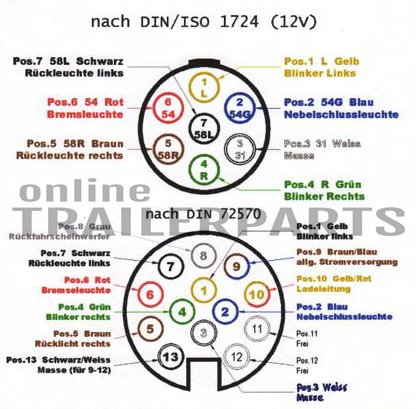

Alle arbeiten an der bordelektronik sollte unbedingt vom geschulten fachpersonal durchgeführt werden. Alle angaben sind ohne gewähr. Nummer stromkreis kabelfarbe 1 blinkleuchte links gelb 2 nebelschlussleuchte blau 3 masse für stromkreis 1 8 weiß 4 blinkleuchte rechts grün 5 rückleuchte rechts braun 6 bremsleuchte rot 7 rückleuchte links schwarz 8 rückfahrscheinwerfer grau 9 dauerplus braun blau 2 5 qmm 10 ladeleitung braun rot 2 5 qmm 11 masse für stromkreis 10 weiß rot 2 5 qmm 12 anhängererkennung datenleitung 13. 13 weiß 2 5 cm achtung.

Laden einer batterie im anhänger. Belegungsplan für 7 und 13 polige stecker kabelanschluss der anhängerkupplung wenn ihr auto mit einer 13 poligen steckdose ausgerüstet ist können sie problemlos mit hilfe eines adapters den 7 poligen stecker mit der steckdose verbinden. Sollten sie den anschluss einmal beschädigt.
